Ausstellung und Einbindung eines Serverzertifikats für Apache (OpenSSL)

In diesem Abschnitt wird die Ausstellung eines TLS-Serverzertifikats durch die interne Intermediate-CA sowie dessen Einbindung in einen Apache-Webserver beschrieben.

Ziel ist der Aufbau einer funktionsfähigen HTTPS-Verbindung auf Basis der zuvor erstellten internen PKI. Dabei wird ein Serverzertifikat mit Subject Alternative Names (SANs) erzeugt, durch die Intermediate-CA signiert und anschließend im Apache-Webserver verwendet.

Der Abschnitt behandelt insbesondere:

• Erstellung eines privaten Server-Schlüssels
• Erstellung eines Certificate Signing Requests (CSR) mit SANs
• Signierung des CSRs durch die Intermediate-CA
• Einbindung von Serverzertifikat, privatem Schlüssel und Zertifikatskette in Apache
• Validierung der TLS-Verbindung
• Import der Root-CA in Client-Vertrauensspeicher

Die Root-CA bleibt während dieses Vorgangs offline. Die Ausstellung des Serverzertifikats erfolgt ausschließlich über die operative Intermediate-CA.

Ausgangssituation und Voraussetzungen

Für die folgenden Schritte wird vorausgesetzt, dass die zuvor beschriebenen Komponenten bereits vorhanden und funktionsfähig eingerichtet wurden:

• Eine Offline-Root-CA auf Basis von OpenSSL
• Eine operative Intermediate-CA
• Eine gültige Zertifikatskette (Root-CA + Intermediate-CA)
• Ein Linux-System mit installiertem Apache-Webserver
• Funktionierende DNS-Auflösung oder entsprechende Hosts-Dateien für die Testdomäne

Im Beispiel wird folgende Testumgebung verwendet:

Die Zertifikatsausstellung erfolgt auf der Intermediate-CA. Der private Schlüssel des Webservers verbleibt ausschließlich auf dem Zielsystem.

Erstellung der TLS-Verzeichnisstruktur auf dem Webserver

Für die folgenden Schritte werden auf dem Webserver administrative Rechte benötigt.

Zur sauberen Trennung der TLS- und PKI-Komponenten wird auf dem Webserver eine eigene Verzeichnisstruktur unterhalb von /etc/ssl angelegt. Die systemseitigen OpenSSL-Verzeichnisse des Betriebssystems bleiben dabei unverändert.

Verzeichnisstruktur erstellen:

$ sudo mkdir -p /etc/ssl/testpki/{private,csr,certs,chain}

Zugriffsrechte für private Schlüssel setzen:

$ sudo chmod 700 /etc/ssl/testpki/private

Verzeichnisstruktur prüfen:

$ pronto@pki-webserver-test:/etc/ssl$ sudo tree -L 1 testpki/
testpki/
├── certs
├── chain
├── csr
└── private

5 directories, 0 file

Zweck der einzelnen Verzeichnisse:

• certs: Speicherung ausgestellter Serverzertifikate
• chain: Speicherung von Zertifikatsketten und CA-Chain-Dateien
• csr: Speicherung von Certificate Signing Requests
• private: Speicherung privater Schlüssel

Das Verzeichnis private besitzt restriktive Zugriffsrechte und dient ausschließlich der Speicherung sensibler privater Schlüssel.

Erstellung des privaten Server-Schlüssels (Webserver)

Der Apache-Webserver benötigt einen privaten Schlüssel zur späteren TLS-Kommunikation.

Im Gegensatz zu CA-Schlüsseln wird der private Schlüssel eines Webservers üblicherweise nicht zusätzlich mit einer Passphrase geschützt, da der Webserver beim Systemstart automatisiert auf den Schlüssel zugreifen können muss.

Generierung des privaten Schlüssels:

$ sudo openssl genrsa \
 -out /etc/ssl/testpki/private/testpki.local.key.pem \
 4096

Zugriffsrechte setzen:

$ sudo chmod 600 /etc/ssl/testpki/private/testpki.local.key.pem

Eigenschaften des Schlüssels:

Der erzeugte Schlüssel besitzt folgende Eigenschaften:

• RSA-Schlüssel mit 4096 Bit
• Unverschlüsselte Speicherung (Keine Passphrase)
• Ausschließlicher Zugriff für root
• Verwendung für TLS-Serverauthentifizierung

Der private Schlüssel verbleibt dauerhaft auf dem Zielsystem und wird nicht an die Certification Authority übertragen.

Private Schlüssel von Webservern werden üblicherweise nicht zusätzlich mit einer Passphrase geschützt, da Dienste wie Apache oder Nginx beim automatisierten Systemstart ohne manuelle Benutzerinteraktion auf den Schlüssel zugreifen müssen. Der Schutz erfolgt stattdessen primär über restriktive Dateiberechtigungen, Systemhärtung und Zugriffskontrolle.

Erstellung eines Certificate Signing Requests (CSR) mit Subject Alternative Names (Webserver)

Für die Ausstellung eines TLS-Serverzertifikats wird ein Certificate Signing Request (CSR) erzeugt. Moderne TLS-Clients validieren Servernamen primär über sogenannte Subject Alternative Names (SANs). Der Common Name (CN) allein ist für aktuelle Browser und TLS-Implementierungen nicht mehr ausreichend.

Die gewünschten DNS-Namen müssen daher explizit innerhalb des CSRs definiert werden.

Erstellung einer OpenSSL-Konfigurationsdatei für den CSR:

$ sudo vi /etc/ssl/testpki/csr/testpki.local.cnf

[ req ]
default_bits = 4096
prompt = no
default_md = sha512
req_extensions = req_ext
distinguished_name = dn

[ dn ]
C = DE
O = Prontosystems
OU = Webserver
CN = testpki.local

[ req_ext ]
subjectAltName = @alt_names

[ alt_names ]
DNS.1 = testpki.local
DNS.2 = www.testpki.local

Erstellung des CSRs:

$ sudo openssl req \
 -new \
 -key /etc/ssl/testpki/private/testpki.local.key.pem \
 -out /etc/ssl/testpki/csr/testpki.local.csr.pem \
 -config /etc/ssl/testpki/csr/testpki.local.cnf

CSR prüfen:

$ sudo openssl req \
 -in /etc/ssl/testpki/csr/testpki.local.csr.pem \
 -noout -text

Wichtiger Abschnitt der Ausgabe:

X509v3 Subject Alternative Name:
    DNS:testpki.local, DNS:www.testpki.local

Die SAN-Einträge müssen im CSR korrekt sichtbar sein, da moderne Browser diese Informationen für die Zertifikatsvalidierung verwenden.

Übertragung des CSRs zur Intermediate-CA

Für die Ausstellung des Serverzertifikats wird ausschließlich der zuvor erzeugte Certificate Signing Request (CSR) zur Intermediate-CA übertragen. Der private Schlüssel verbleibt dauerhaft auf dem Webserver und darf die Zielplattform nicht verlassen.

Speicherort des CSRs auf dem Webserver:

/etc/ssl/testpki/csr/testpki.local.csr.pem

Beispielhafte Übertragung mittels SCP:

$ scp /etc/ssl/testpki/csr/testpki.local.csr.pem \
 pki@intermediateca:/home/pki/intermediate-ca/csr/

Signierung des Serverzertifikats durch die Intermediate-CA

Die eigentliche Ausstellung des TLS-Serverzertifikats erfolgt auf der operativen Intermediate-CA. Hierbei wird der zuvor erzeugte CSR geprüft und anschließend durch die Intermediate-CA signiert.

Signierung des Serverzertifikats:

$ openssl ca \
-config ~/intermediate-ca/openssl.cnf \
-extensions server_cert \
-days 1 \
-notext \
-md sha512 \
-in ~/intermediate-ca/csr/testpki.local.csr.pem \
-out ~/intermediate-ca/issued/testpki.local.cert.pem

Bedeutung der verwendeten Parameter:

• -extensions server_cert: Verwendung des Server-Zertifikatprofils
• -days 1: Laufzeit des Zertifikats
• -md sha512: Verwendung von SHA-512
• -notext: Kompaktere Zertifikatsausgabe

Die kurze Laufzeit von einem Tag wird ausschließlich zum Testen des Setups verwendet. Typische Laufzeiten von Serverzertifikaten sind 60 bis 120 Tage bei automatischer Zertifikatsverlängerung.

Eigenschaften des Server-Zertifikatprofils:

Das in der Intermediate-CA definierte Profil server_cert enthält unter anderem:

• CA:FALSE
• serverAuth
• Digital Signature
• Key Encipherment

Dadurch wird sichergestellt, dass das Zertifikat ausschließlich für TLS-Serverauthentifizierung verwendet werden kann.

Beispielhafte Bestätigungsabfragen:

• Passphrase des Intermediate-CA-Schlüssels
• Bestätigung der Zertifikatsausstellung
• Aktualisierung der CA-Datenbank

Übertragung des ausgestellten Serverzertifikats auf den Webserver

Nach erfolgreicher Signierung wird das ausgestellte Serverzertifikat zurück auf den Apache-Webserver übertragen.

Zusätzlich wird die CA-Chain-Datei benötigt, damit TLS-Clients die vollständige Zertifikatskette validieren können.

Verwendete Dateien:

• testpki.local.cert.pem: Ausgestelltes Serverzertifikat
• ca-chain.cert.pem: Zertifikatskette aus Intermediate- und Root-CA

Speicherorte auf der Intermediate-CA:

• ~/intermediate-ca/issued/testpki.local.cert.pem
• ~/intermediate-ca/chain/ca-chain.cert.pem

Zielverzeichnisse auf dem Webserver:

• /etc/ssl/testpki/certs/
• /etc/ssl/testpki/chain/

Einbindung des Serverzertifikats in Apache

Für die Nutzung von HTTPS muss zunächst das Apache-SSL-Modul aktiviert werden.

Aktivierung des SSL-Moduls:

$ sudo a2enmod ssl

Beispielhafte TLS-Konfiguration innerhalb eines HTTPS-VirtualHosts:

Die allgemeine Apache- und VirtualHost-Konfiguration wird hierbei als bereits vorhanden vorausgesetzt.

 <VirtualHost *:443>
    ServerName testpki.local
    ServerAlias www.testpki.local

    SSLEngine on

    SSLCertificateFile /etc/ssl/testpki/certs/testpki.local.cert.pem
    SSLCertificateKeyFile /etc/ssl/testpki/private/testpki.local.key.pem
    SSLCertificateChainFile /etc/ssl/testpki/chain/ca-chain.cert.pem
 </VirtualHost>

Bedeutung der TLS-Direktiven:

• SSLEngine on: Aktivierung von TLS
• SSLCertificateFile: Serverzertifikat
• SSLCertificateKeyFile: Privater Schlüssel
• SSLCertificateChainFile: Zertifikatskette

HTTPS-Verbindung testen:

$ openssl s_client \
 -connect testpki.local:443 \
 -servername testpki.local \
 -showcerts

Wichtige Teile der Ausgabe:

---snip---
Server certificate
subject=C=DE, O=Prontosystems, OU=Webserver, CN=testpki.local
issuer=C=DE, O=Prontosystems, CN=Prontosystems Intermediate CA 01
---snap---

Die Ausgabe bestätigt:

• erfolgreiche TLS-Kommunikation
• korrekte Zertifikatskette
• erfolgreiche Auslieferung des Serverzertifikats
• funktionierende Server-Authentifizierung

Hinweis:
Der Webserver liefert hierbei bereits die vollständige Zertifikatskette korrekt aus, jedoch besitzt das Betriebssystem oder der Browser zu diesem Zeitpunkt noch keine Vertrauensstellung zur internen Root-CA. Die eigentliche Vertrauensprüfung erfolgt daher erst nach dem Import des Root-Zertifikats in den jeweiligen Zertifikatsspeicher der Clientsysteme.

Import der Root-CA in Client-Vertrauensspeicher

Damit Clients dem ausgestellten Serverzertifikat vertrauen können, muss das Root-Zertifikat der internen PKI als vertrauenswürdige Stammzertifizierungsstelle installiert werden. Die Intermediate-CA wird hierbei nicht manuell importiert. Sie wird später automatisch über die Zertifikatskette validiert.

Verwendetes Root-Zertifikat: root-ca.cert.pem

Das Root-Zertifikat enthält ausschließlich den öffentlichen Teil der Root-CA und darf innerhalb der Infrastruktur verteilt werden. Der private Schlüssel der Root-CA verbleibt weiterhin ausschließlich auf dem Offline-CA-System.

Ubuntu Linux

Unter Ubuntu kann das Root-Zertifikat systemweit in den lokalen Trust Store eingebunden werden. Wichtig ist hierbei die Dateiendung .crt, da Ubuntu ausschließlich Zertifikate mit dieser Endung automatisch verarbeitet.

$ sudo cp root-ca.cert.pem \
 /usr/local/share/ca-certificates/prontosystems-root-ca.crt

Zertifikatsspeicher aktualisieren:

$ sudo update-ca-certificates
---snip---
1 added, 0 removed; done.
---snap---

HTTPS-Verbindung testen:

$ curl -Iv https://testpki.local
* Host testpki.local:443 was resolved.
* IPv6: (none)
* IPv4: 172.16.23.167
*   Trying 172.16.23.167:443...
* Connected to testpki.local (172.16.23.167) port 443
* ALPN: curl offers h2,http/1.1
* TLSv1.3 (OUT), TLS handshake, Client hello (1):
*  CAfile: /etc/ssl/certs/ca-certificates.crt
*  CApath: /etc/ssl/certs
* TLSv1.3 (IN), TLS handshake, Server hello (2):
* TLSv1.3 (IN), TLS handshake, Encrypted Extensions (8):
* TLSv1.3 (IN), TLS handshake, Certificate (11):
* TLSv1.3 (IN), TLS handshake, CERT verify (15):
* TLSv1.3 (IN), TLS handshake, Finished (20):
* TLSv1.3 (OUT), TLS change cipher, Change cipher spec (1):
* TLSv1.3 (OUT), TLS handshake, Finished (20):
* SSL connection using TLSv1.3 / TLS_AES_256_GCM_SHA384 / X25519 / RSASSA-PSS
* ALPN: server accepted http/1.1
* Server certificate:
*  subject: C=DE; O=Prontosystems; OU=Webserver; CN=testpki.local
*  start date: May 15 12:50:23 2026 GMT
*  expire date: May 16 12:50:23 2026 GMT
*  subjectAltName: host "testpki.local" matched cert's "testpki.local"
*  issuer: C=DE; O=Prontosystems; CN=Prontosystems Intermediate CA 01
*  SSL certificate verify ok.
---snip---

Wichtige Bestandteile der Ausgabe:

• subjectAltName: host "testpki.local" matched cert's "testpki.local"
• SSL certificate verify ok.

Damit wird bestätigt, dass:

• das Root-Zertifikat erfolgreich importiert wurde
• die Zertifikatskette korrekt validiert wird
• die HTTPS-Verbindung als vertrauenswürdig eingestuft wird
• die SAN-Einträge korrekt verarbeitet werden

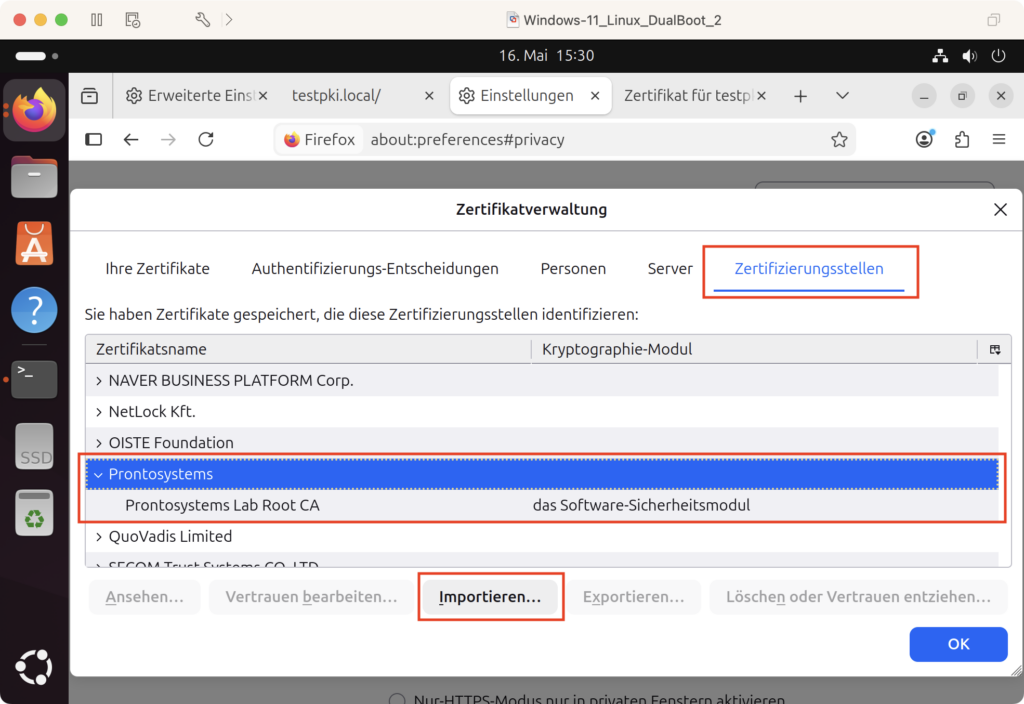

Hinweis zu Mozilla Firefox unter Linux:

Während viele Linux-Anwendungen sowie Chromium-basierte Browser den systemweiten Zertifikatsspeicher verwenden, nutzt Mozilla Firefox unter Linux häufig weiterhin einen eigenen Zertifikatsspeicher auf Basis von NSS (Network Security Services). Dadurch kann es vorkommen, dass HTTPS-Verbindungen trotz erfolgreich importierter Root-CA weiterhin als nicht vertrauenswürdig angezeigt werden.

In diesem Fall muss das Root-Zertifikat zusätzlich innerhalb von Firefox importiert werden:

Microsoft Windows

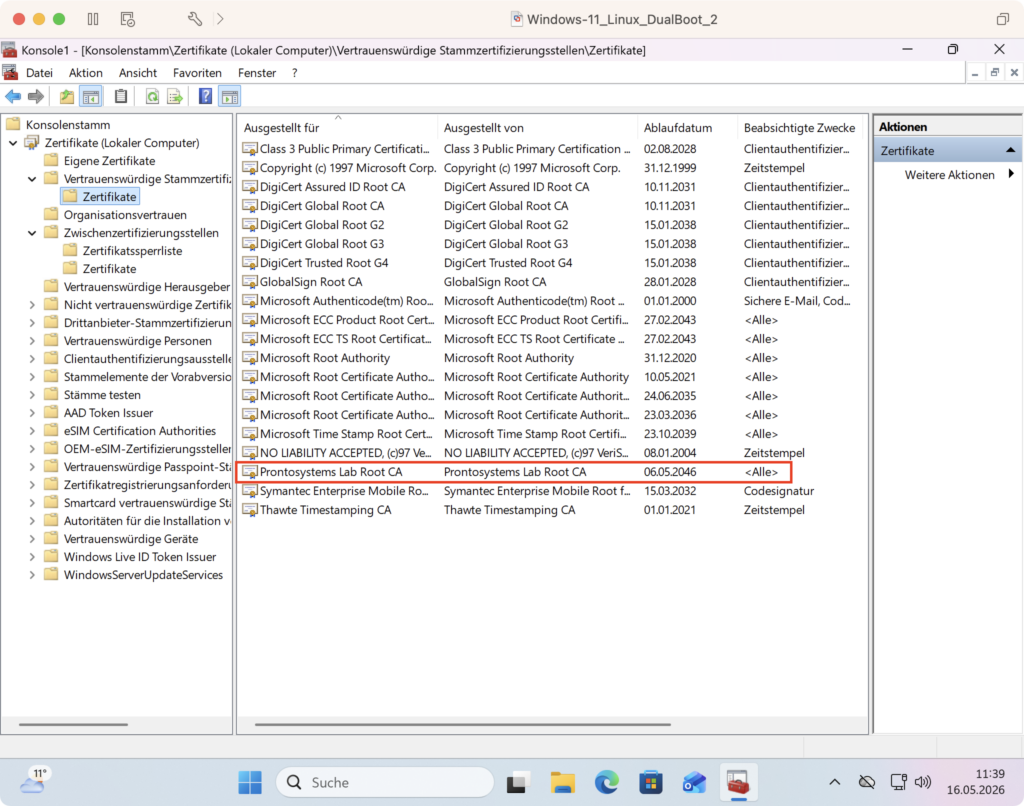

Unter Windows wird das Root-Zertifikat in den Zertifikatsspeicher für vertrauenswürdige Stammzertifizierungsstellen importiert. Moderne Browser wie Microsoft Edge und Google Chrome verwenden anschließend automatisch den zentralen Windows-Zertifikatsspeicher.

Das Root-Zertifikat kann beispielsweise als prontosystems-root-ca.cer gespeichert werden. Das Zertifikat enthält ausschließlich den öffentlichen Teil der Root-CA und darf innerhalb der Infrastruktur verteilt werden.

Zertifikat importieren:

Dazu den Zertifikatsspeicher des lokalen Computerkontos öffnen (Konsolenstamm → Zertifikate (Lokaler Computer) → Vertrauenswürdige Stammzertifikate → Zertifikate) und über das Kontextmenü das Root-Zertifikat importieren:

Hinweise zu Mozilla Firefox unter Windows:

Aktuelle Firefox-Versionen können zusätzlich den Windows-Zertifikatsspeicher verwenden.

Hierfür muss folgende Einstellung aktiviert sein: security.enterprise_roots.enabled = true

Dadurch übernimmt Firefox automatisch die Vertrauensstellung des Windows-Truststores.

Zusammenfassung

Nach Abschluss der beschriebenen Schritte steht eine vollständig funktionsfähige interne HTTPS-PKI zur Verfügung. Der Apache-Webserver verwendet ein durch die interne Intermediate-CA ausgestelltes TLS-Serverzertifikat. Clientsysteme können die HTTPS-Verbindung nach Import des Root-Zertifikats erfolgreich validieren. Die eigentliche Root-CA verbleibt weiterhin offline. Die operative Zertifikatsausstellung erfolgt ausschließlich über die Intermediate-CA.
